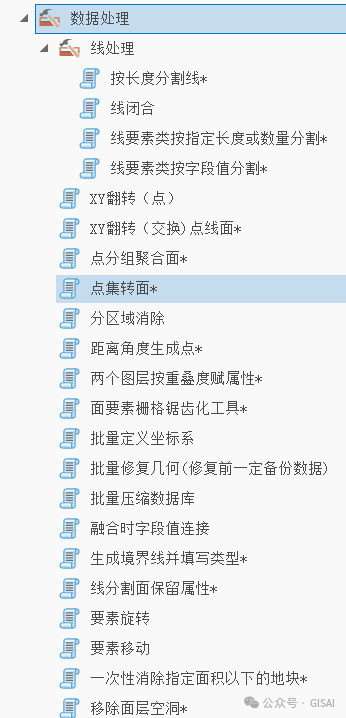

1.数据处理（23个）

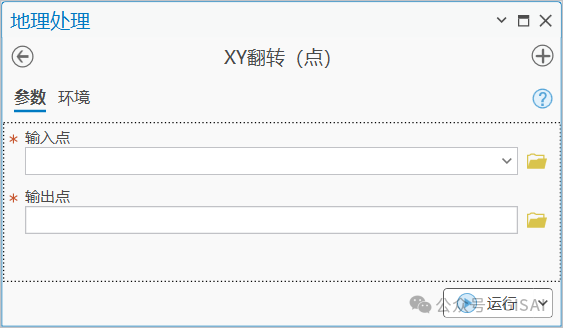

1.1XY翻转（点）

专门用于实现点要素数据的 XY 坐标快速翻转，常用于点位坐标录入错误等数据修正场景。

操作步骤

1.打开 ArcGIS Pro，加载本工具至工具箱。

2.双击工具，依次设置“输入点要素类”和“输出点要素类”路径。

3.点击 运行，软件会自动处理，完成输入数据的 X 与 Y 坐标互换，并生成新的输出点图层。

4.工具会自动处理 Point_X 和 Point_Y 字段，无需用户干预。

注意事项

·仅支持 点要素数据。

·输出图层的坐标系将与输入图层保持一致。

本工具使用简单高效，无需额外手动操作，即可批量修正坐标错误。

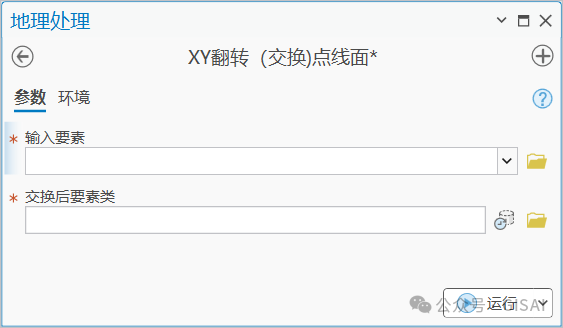

1.2XY翻转（交换)点线面*

1.专门用于点、线、面及多点要素数据的 XY 坐标翻转。通过交换输入数据中的 X 和 Y 坐标，修正坐标错误或进行数据转换，支持多种几何类型的数据处理。

2. 功能描述

·XY 坐标交换：工具能够自动交换点、线、面和多点要素数据中的 X 和 Y 坐标，支持多种几何类型的要素处理。

·进度条显示：在运行过程中，工具会显示进度条，用户可以实时查看处理进度。

·自动数据复制：工具会自动复制输入数据进行处理，确保原始数据安全。

·错误处理：若在数据处理过程中遇到错误，工具会提供详细的错误信息，方便用户排查问题。

3. 使用步骤

1.加载工具：将该工具加载到 ArcGIS 工具箱。

2.设置参数：在工具界面中设置输入要素类和输出要素类的路径。

3.运行工具：点击运行按钮后，工具将自动处理数据，交换 XY 坐标并生成新的输出要素类。

4.查看结果：处理完成后，输出要素类将包含交换后的坐标信息，用户可以在 ArcGIS 中查看。

4. 注意事项

·支持 点、线、面 和 多点 要素类型的处理。

·输出图层的坐标系与输入图层保持一致。

·使用过程中，工具会实时显示进度条，帮助用户了解当前处理状态。

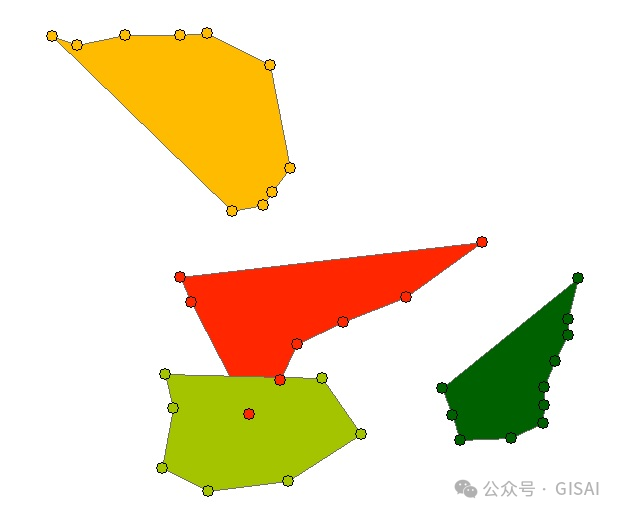

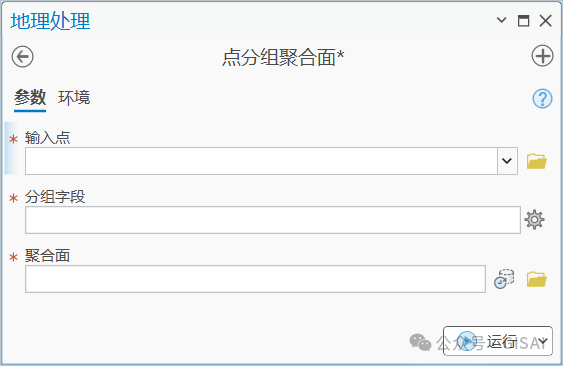

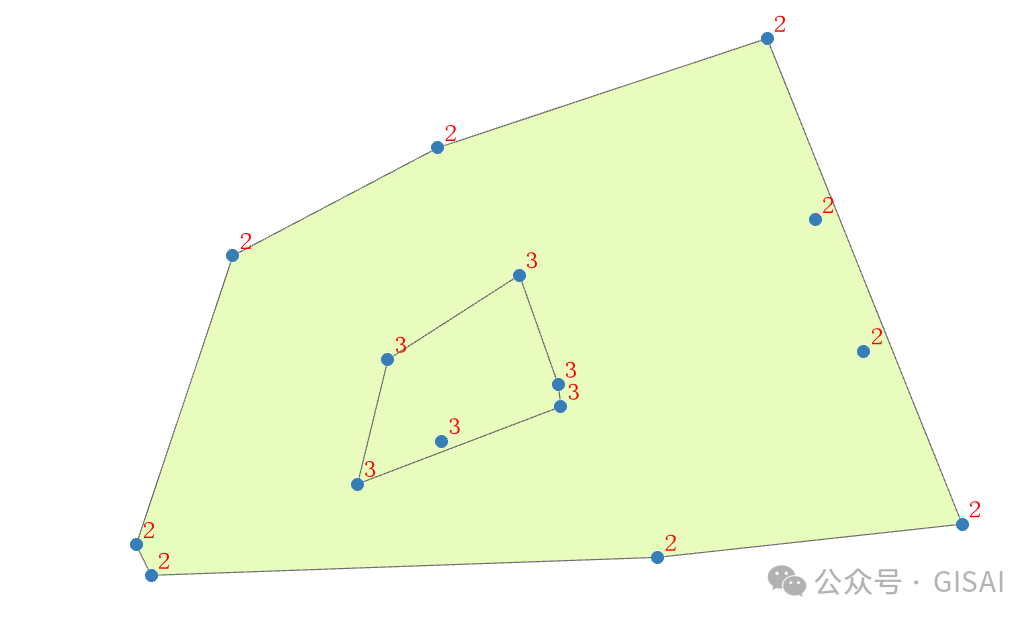

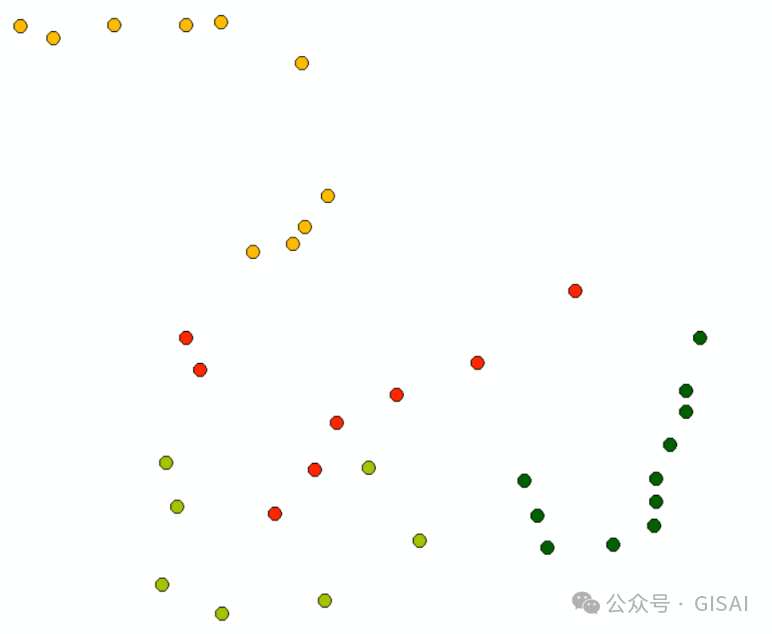

1.3点分组聚合面*

1. 软件简介

本工具适用于 ArcGIS 平台，用于根据指定字段值生成不重叠的多边形。通过从点要素中提取数据并生成最小外包络多边形，工具确保多边形不重叠，并为每个多边形添加相应的字段值。

2. 使用步骤

1.加载工具：将工具加载至 ArcGIS 工具箱。

2.设置输入参数：

o点要素类：选择包含点数据的输入要素类。

o字段名称：指定用于分组的字段名称。

o输出文件：设置输出多边形的文件路径。

3.运行工具：点击“运行”按钮，工具将生成不重叠的多边形并合并为一个输出文件。

4.查看结果：输出多边形将保存在指定路径，并包含分组字段和对应的值。

3. 注意事项

·仅支持点要素类。

·输出多边形不重叠，且每个多边形有相应的字段值。

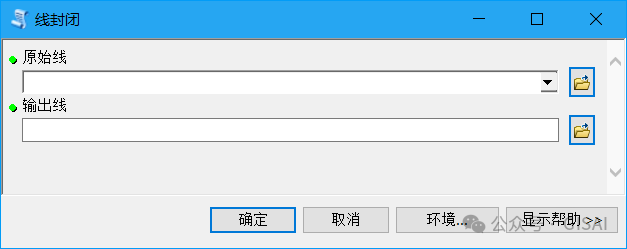

1.4线封闭

操作视频：https://weibo.com/tv/v/HvyvbAxKh?fid=1034:4375207666991674

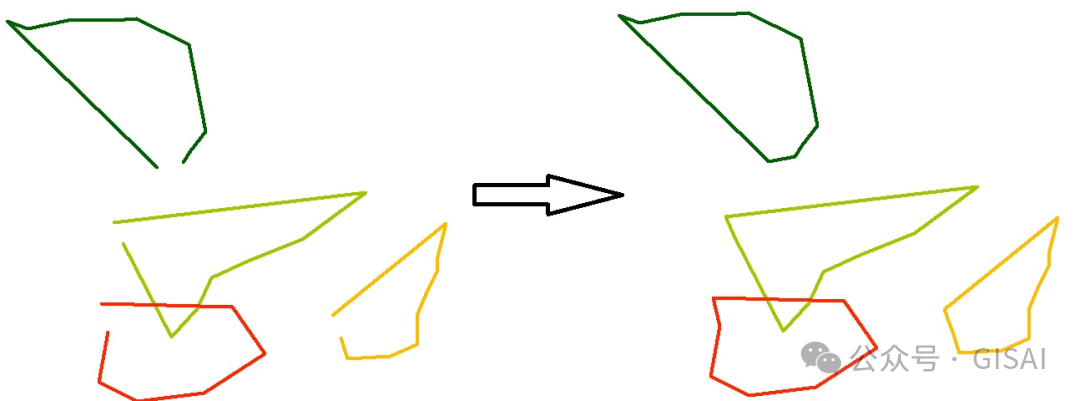

将末端不闭合线，自动生成闭合的线，效果如下

原始线：末端不闭合线

输出线：自动生成闭合的线

1.5点集转面*

操作视频：https://weibo.com/tv/v/HCF4X7aff?fid=1034:4392143574211439

基于点创建面要素，不需要先生成线，再生成面，可以解决的线相互交叉

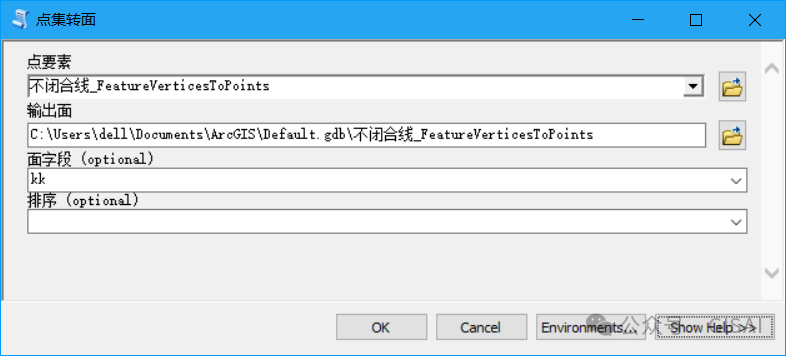

操作界面：

输入点要素：

输出面要素：输出面

面字段：不选字段，所有点生成一个面，选字段，字段值相同的是一个面

排序字段：不选，按记录顺序，选字段，按字段值从小到大顺序

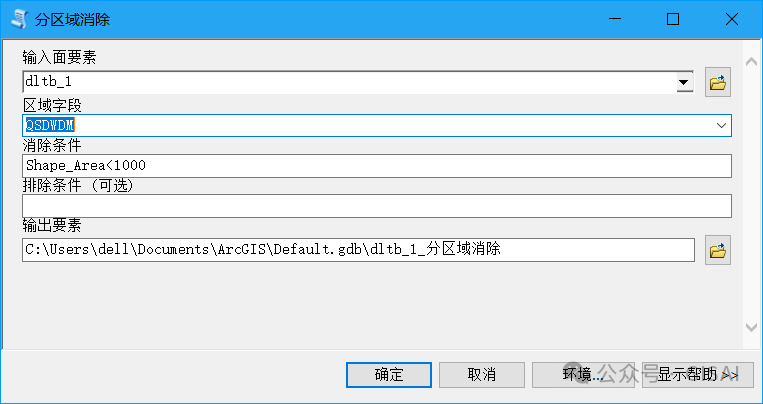

1.6分区域消除

按区域字段值相同的，分区域消除字段。如部分地类图斑，跨行政区，和行政区相交后，按行政区代码分区划消除，数据就不跨行政区了。

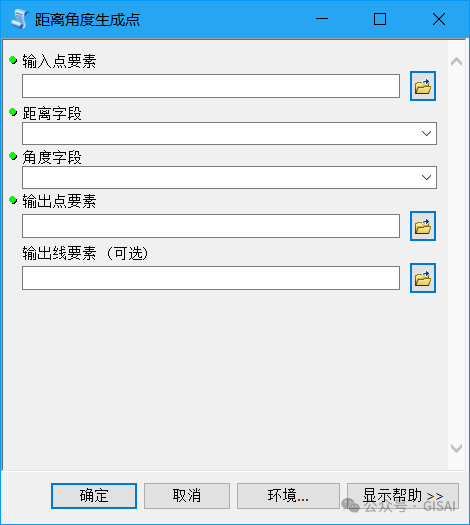

1.7距离角度生成点

本工具为 ArcGIS Pro 扩展工具，主要用于根据指定的距离和角度，批量生成新的点要素，并在需要时生成连接两点的线要素。工具的核心功能包括：

1.图层添加：通过指定路径，自动将输入的点要素图层加载到当前地图中。

2.进度显示：在工具执行过程中，提供进度条显示，实时跟踪处理进度。

3.批量生成新点：根据输入的距离字段和角度字段，计算并生成新的点要素，并更新属性数据。

4.生成连接线：在需要时，通过连接两个生成的点，创建一条新的线要素，并保存至指定路径。

5.字段复制：将输入要素的所有属性字段复制到输出要素类，保证数据的一致性和完整性。

6.自动加载结果：执行完毕后，自动将生成的点和线图层加载到当前地图视图中，方便查看和后续操作。

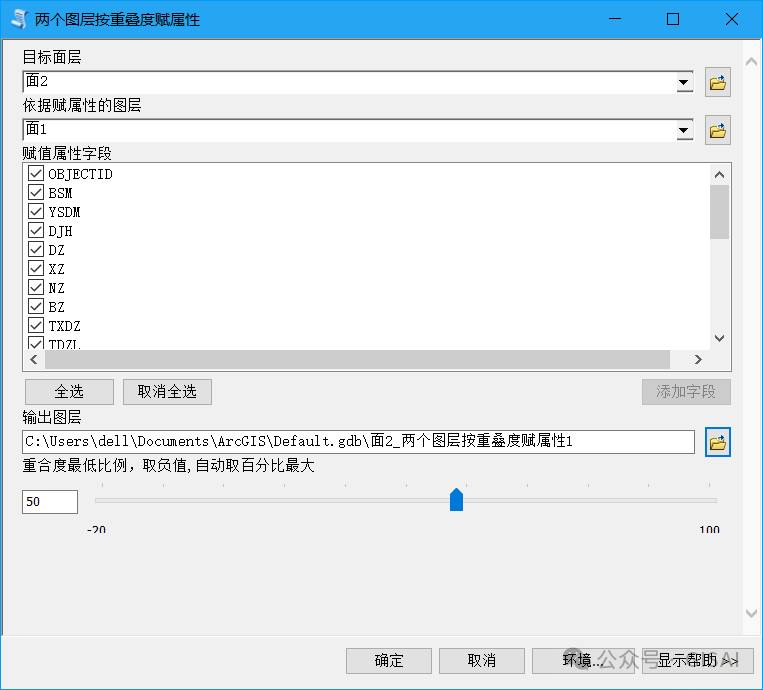

1.8两个图层按重叠度赋属性

两个面层按重合度赋属性，下图把依据赋数据属性图层，按重合度，赋值给目标.，重合度设置为负值，取面积最大的。

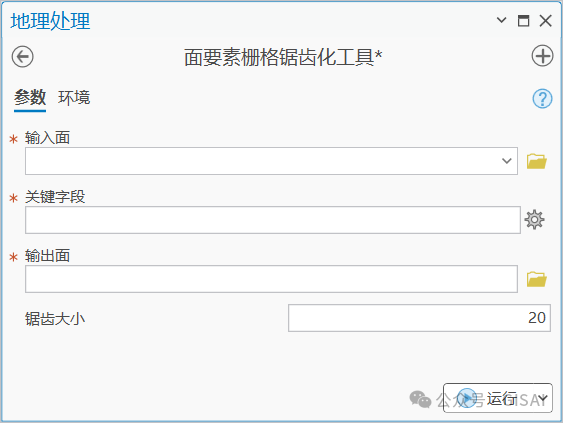

1.9面要素栅格锯齿化工具*

将面要素进行栅格化处理，并对面边界进行锯齿化效果增强。

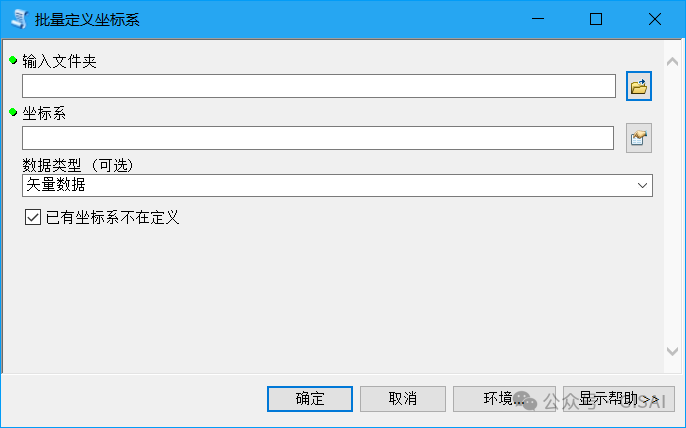

1.10批量定义坐标系

对一个文件夹下所有矢量（要素类，要素数据集），或栅格数据集批量定义坐标系，你务必确保定义的坐标系是正确的。一般定义过的，不在定义

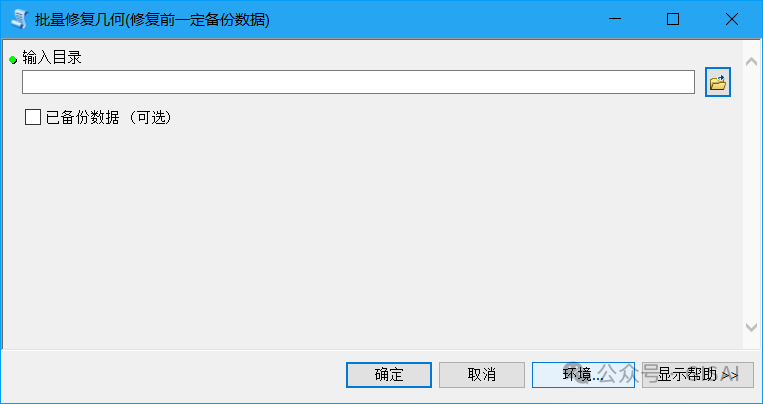

1.11批量修复几何(修复前一定备份数据)

选择一个文件夹，对一个文件夹含子文件夹下所有shp文件修复几何，GDB和MBD中要素类，含数据集下要素类，修复几何。

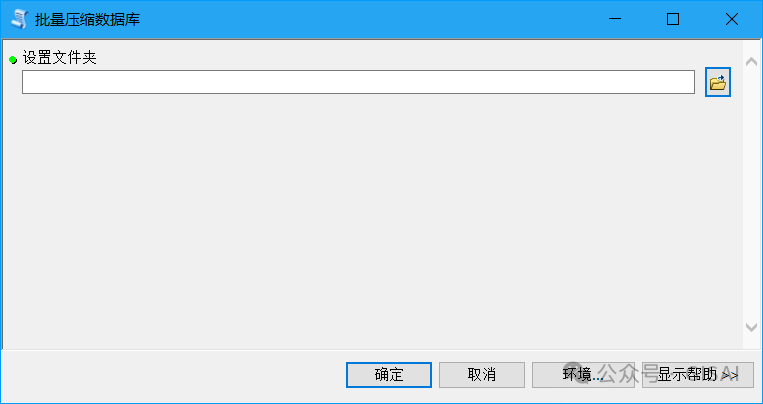

1.12批量压缩数据库

选择一个文件夹，对一个文件夹含子文件夹下所有GDB和MBD数据压缩，减少磁盘空间。

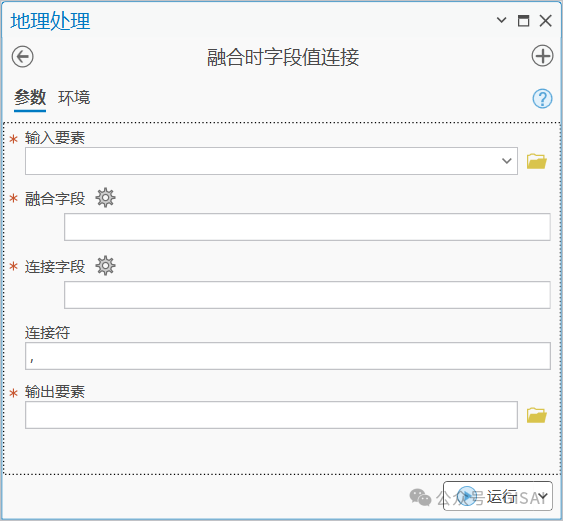

1.13融合时字段连接

融合时字段连接，合并成一个大字符串，其他字段融合

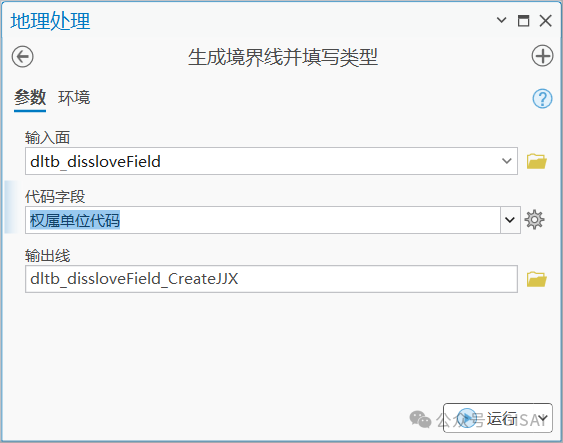

1.14生成境界线并填写类型*

输出的线要素类会包含JXLX字段，表示不同类型的边界，如县界（650200）、乡镇界（660200）、村界（670500）。

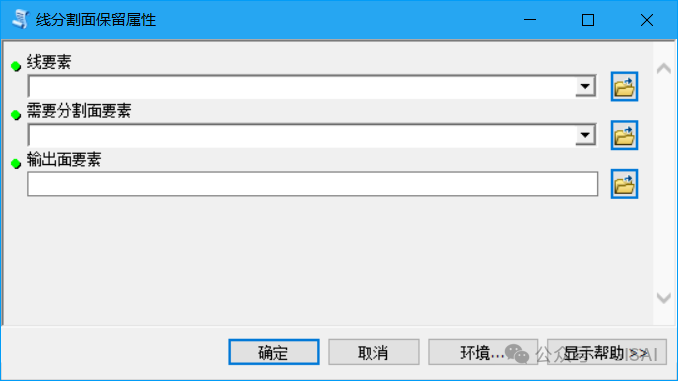

1.15线分割面保留属性

线分割面，生成新的面，保留原来的属性

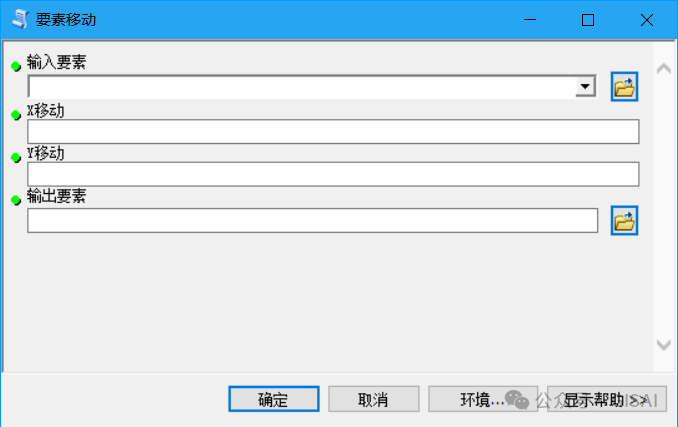

1.16要素移动

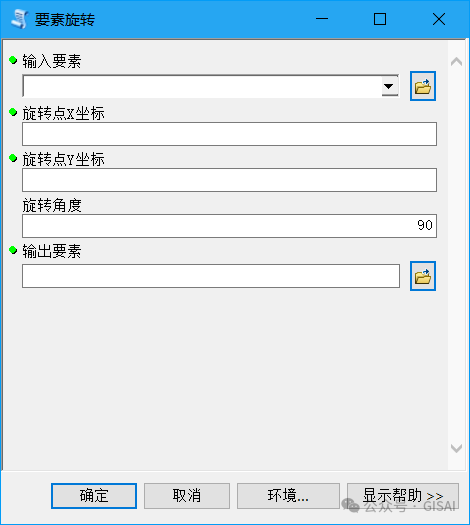

1.17要素旋转

1.18一次性消除指定面积以下的地块*

工具描述
本工具可自动消除面状数据中面积小于设定阈值的地块，并将其合并到相邻多边形，适用于地块整理、图斑优化等需求。

参数说明

·输入图层（input_feature）：需处理的面要素数据

·最小面积阈值（min_area）：小于该面积的地块将被自动消除

·输出图层（output_feature）：输出消除后的结果

操作流程

1.工具自动检测并计算面积字段，如无面积字段则自动创建

2.一次性筛选并消除所有小于阈值的地块，无法消除的孤立小面会自动提示

3.结果数据自动输出到新图层，原属性尽量保留

适用场景

·用地整理

·小斑块清理

·批量空间数据优化

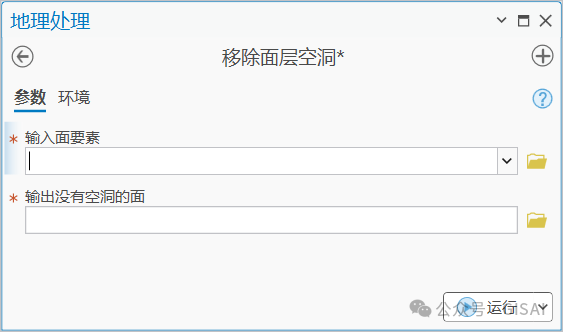

1.19移除面层空洞*

工具描述
本工具可自动移除面要素数据中的所有空洞，并将空洞部分提取为独立面输出，适用于地块整理、图斑净化等需求。

参数说明

·输入面要素类（input_fc）：包含空洞的多边形图层

·输出面要素类（output_fc）：移除空洞并包含空洞面的新图层

操作流程

1.工具自动消除面内所有空洞，原始面保留，空洞区域自动提取为新面追加到输出

2.全过程批量处理，结果输出到指定图层

3.操作完成后会输出移除空洞的数量

适用场景

·土地整治

·规划制图

·空间质量检查

1.20线处理

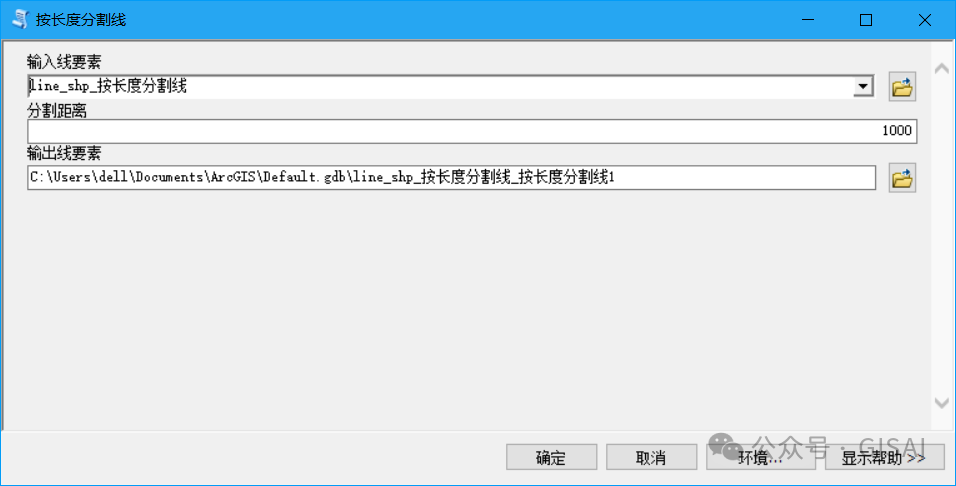

1.20.1按长度分割线

线按指定长度分割成多段

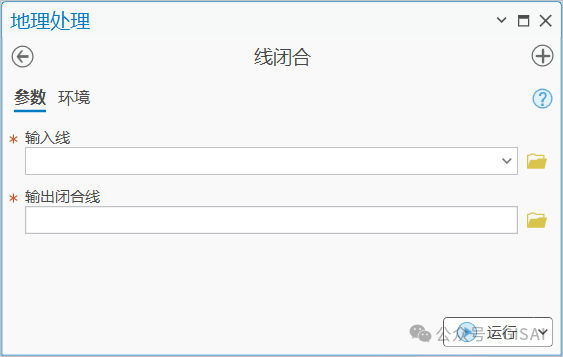

1.20.2线闭合

将线要素自动闭合，适用于需将开放的线条转换为闭合线环的场景。操作时，用户选择输入线图层和输出文件路径，工具会自动判断每条线是否首尾相连，对未闭合的线自动补齐首尾，使其成为闭合线。处理过程中，所有原始属性字段将完整保留，支持多部件线和属性继承。适用于地籍、规划、环状道路等GIS数据处理场景。操作简便，处理高效，输出数据结构与输入一致。

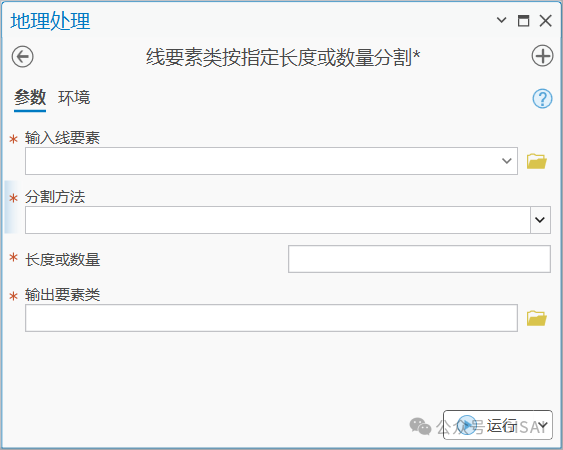

1.20.3线要素类按指定长度或数量分割*

将GIS中的线要素类按指定长度或段数进行分割。用户可以选择按长度（指定每段的长度）或按数量（指定分割段数）进行分割。输入参数包括待分割的线要素类、分割方法、分割值和输出路径。工具会生成一个新的线要素类，其中包含按指定条件分割的线段。适用于需要对线要素进行等距或等分割的场景。使用时，确保输入数据有效，并选择合适的分割参数。

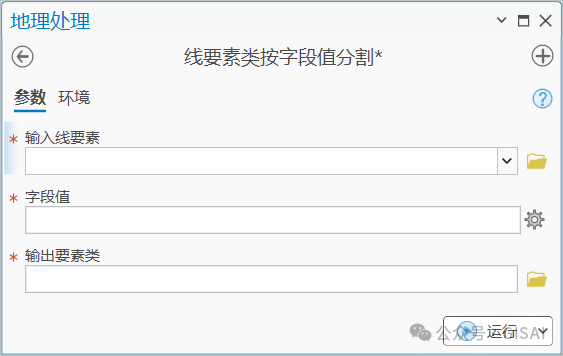

1.20.4线要素类按字段值分割*

输入要素类中的字段值进行线要素的分割。用户提供的字段（length_field）包含每条线的分割长度。根据字段中的长度值，分割每条线要素，生成多个小段。输出结果保存到指定路径，具有相同的字段结构。
