【ArcGIS Pro】再整点图例的花活
小神龙 2025-07-18 11:33:47 人看过

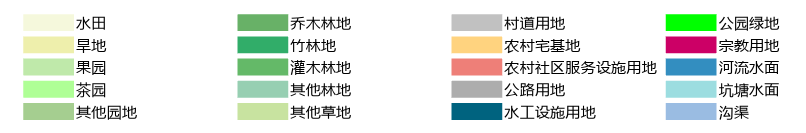

在ArcGIS Pro中，图例一直是有一些缺陷的，比如：根本原因在于图例项的显示方式直接取决于符号系统，在图例中没有额外可以设置的属性，比如设个边框、底色，增加符号层什么的。想要解决这个问题，有一个偏门的办法，就是图例项中的【描述】。

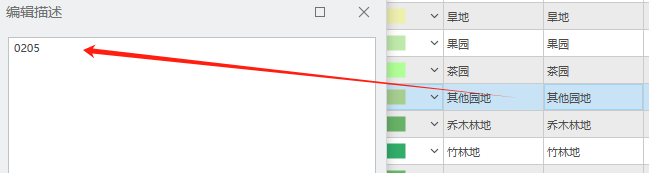

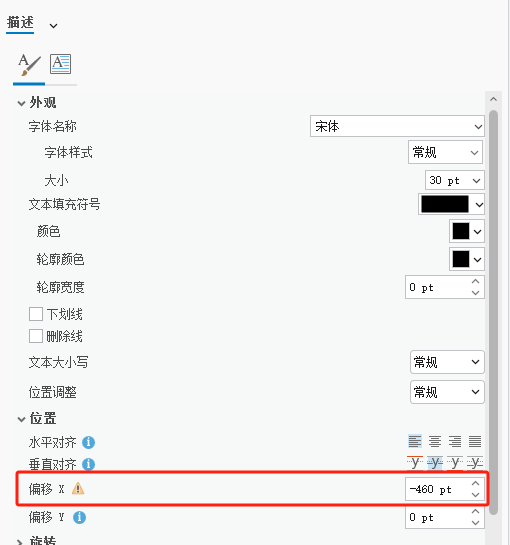

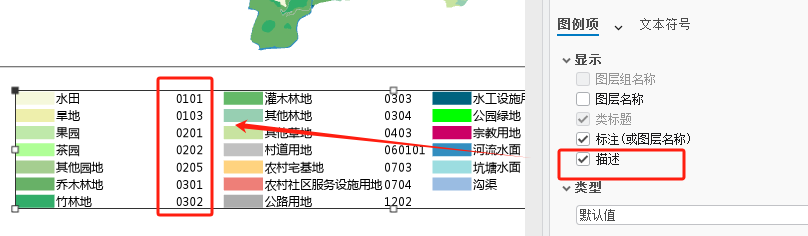

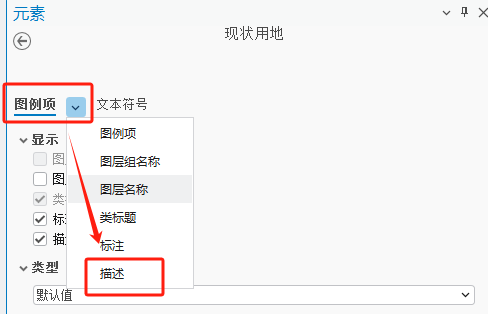

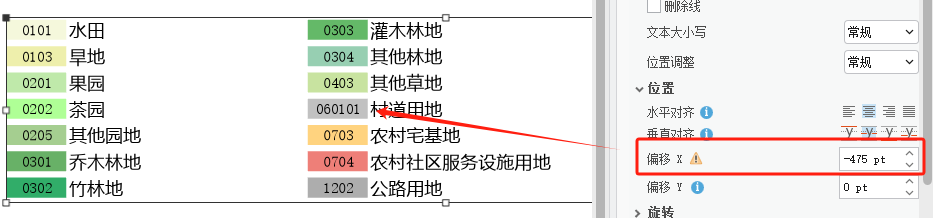

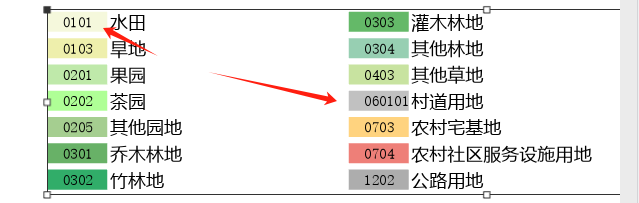

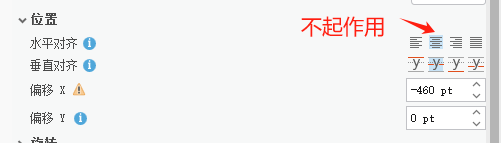

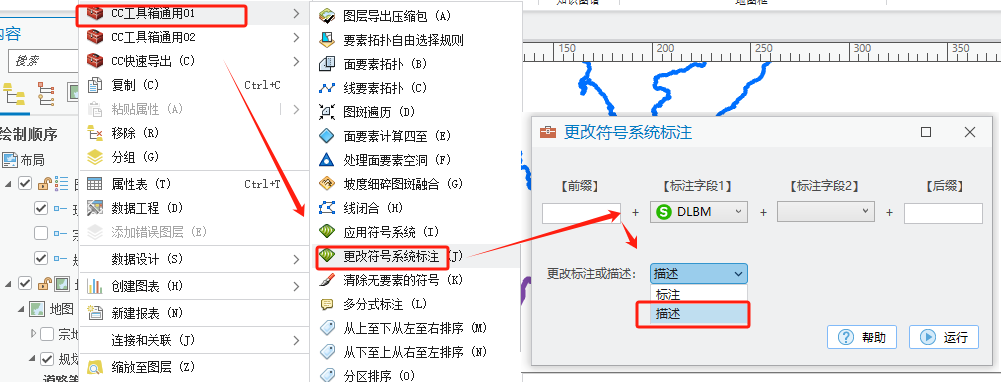

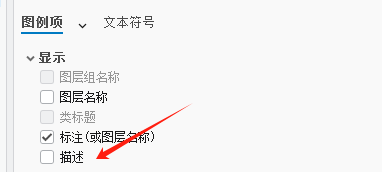

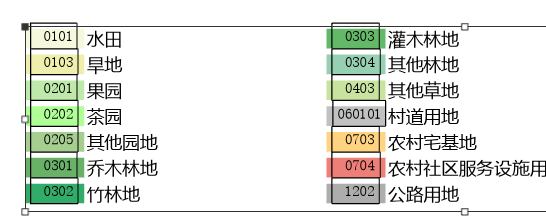

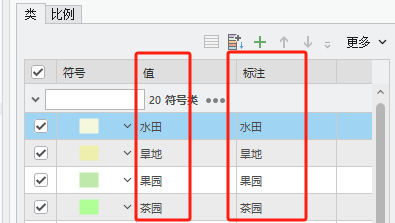

【标注】是用来显示的文字，图例里的文字就是按这个控制的。【值】和】【标注】默认是一样的，可以手动修改【标注】。【描述】没有在符号系统界面上显示出来，所以经常会被忽略。像上图的例子中，一个一个图例项修改描述其实挺麻烦的。这个工具原来是用来按字段值修改标注的，这里加了一个选项，可以修改描述。这里字段选择你的地类编码，类型选择【描述】，执行后每个图例项的描述就都变成它的编码字段值了：做好了上面的准备工作，给符号项都加了描述后，在布局中添加图例：可以看到默认【描述】是勾选的，图例的右侧也会出现描述的内容。到这里应该就有小伙伴想到了，把描述文本往左移一个距离就行了。可以注意到【060101】这个标注有点偏右了。这是因为这里的水平对齐是【左】，尝试了其它的对齐方式【居中】发觉作用很小，基本没什么影响，有知道的小伙伴指导下为什么不行。。。这时候就需要再来点取巧的办法：把所有描述文字补齐到同等长度。比如上面的例子中，有4位的也有6位的，可以在【描述】中给4位的编码前后补空格：

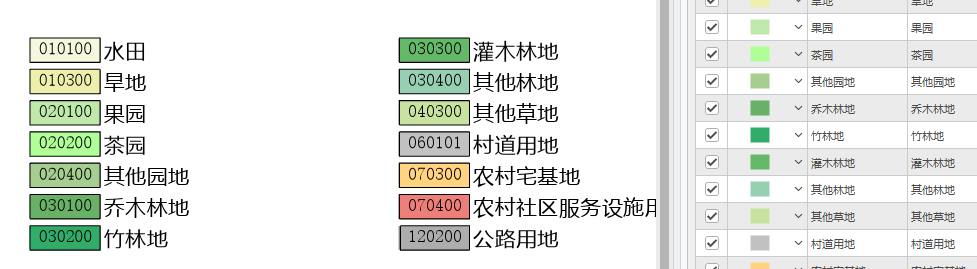

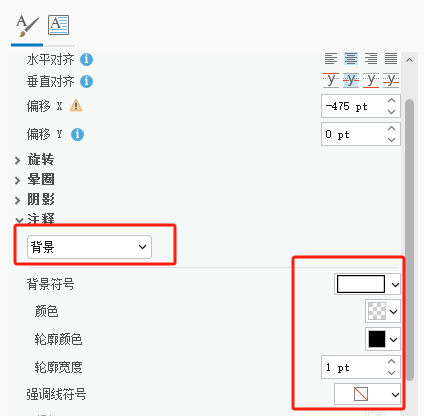

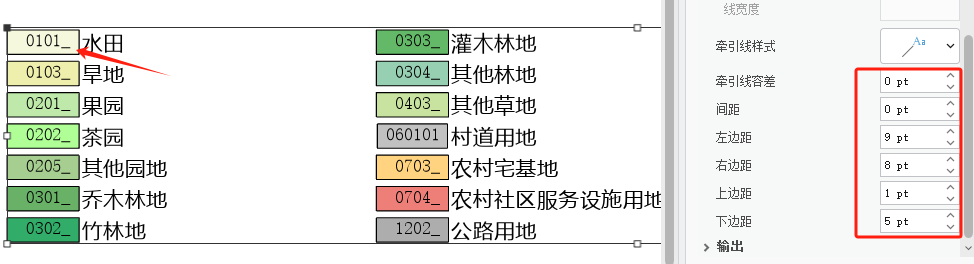

选一个背景符号，颜色设为【空】，轮廓设置一个宽度，显示结果：有轮廓了，但是位置不准确，因为这是描述文本的轮廓，而不是图例项的轮廓。字符的长度本身也不一致，可以看到即使都是4个字符，长度也有微差。（这个可以通过选择等宽字体来解决）而且还有一个问题是之前在【描述】文本后面加的空格失效了。我们可以通过手动微调边距，甚至可以将后面的空格改成可以占位的下划线：又或者根据新的入库规则，将用地编码都补齐成6位，看起来更好看一点：总结一下，在图例项需要使用【描述】文本标识的情况，还需要增加边框的话，效果总是会有瑕疵，二者不可兼得。下面说一个不需要描述文本标识，仅需要加边框的情况。

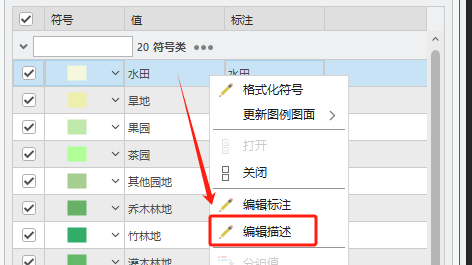

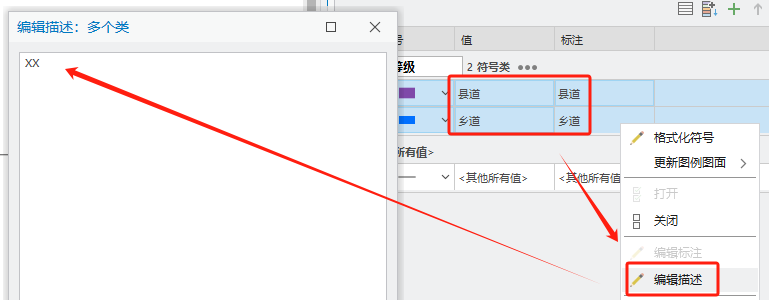

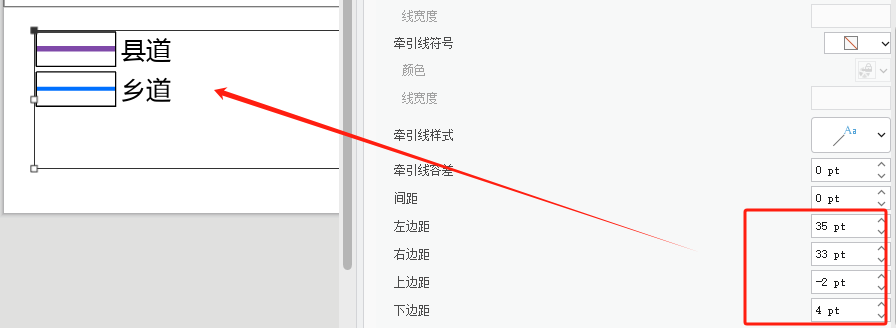

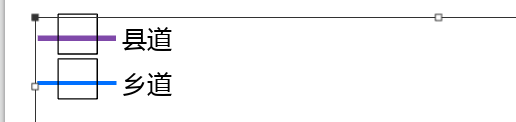

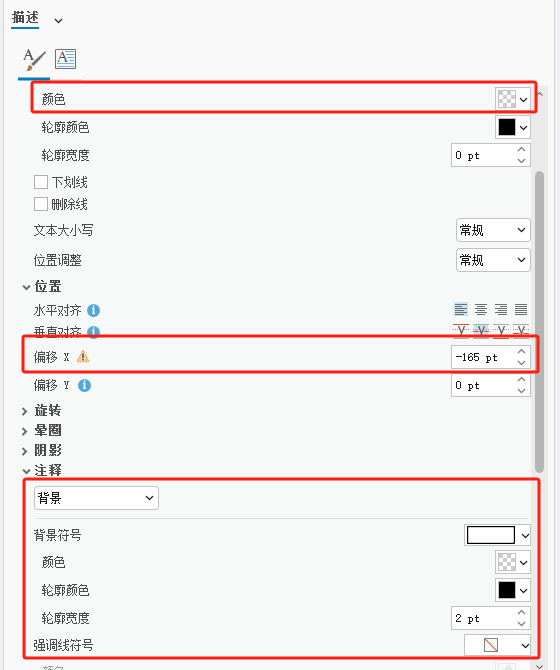

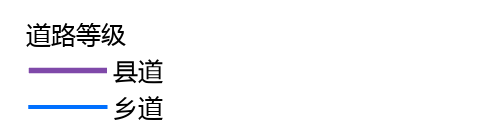

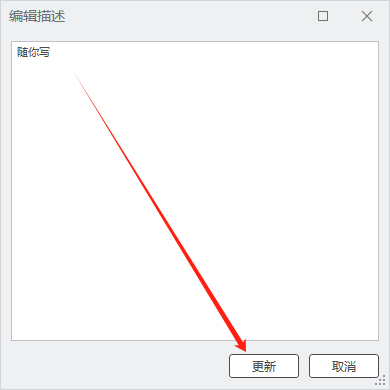

开头提到的给道路图例加边框，就仅仅是加边框而不需要文本标识。但是如果不编辑【描述】文本的话也不行，后面的加边框步骤不起作用，因此这里还是需要给统一编辑一下。全选图例项，点击【编辑描述】，统一输入一段文字，如【XX】：然后在【描述】页中修改文字的颜色为【无颜色】，因为我们不需要显示文字。再设置好合适的偏移量，注释修改为背景，颜色还是为【无颜色】：
